概述：WD-12 24 36 48 系列低压大电流PWM脉宽调速电源是采用专用模块，控制和供电完全隔离，避免了低压大电流时对控制系统的干扰。其优良的线性比例、较宽的电压输入范围、突出的性能和调速比，具有稳定、可靠的质量，使其得到广范的应用。该系列产品适用于电瓶供电或直流供电的野外作业以及低压自动控制的场合。

一、 主要技术参数和特点：

1、输入电压：DC 12 24 36 48V 8、采用脉宽调制技术、体积小、性能优

2、输出电压：DC 0---12 24 36 48V（相对于输入电压） 9、电流设置和限制保护

3、输出电流： DC 80A 10、瞬时短路保护

4、给定方式：电位器 4.7KΩ/2W 11、软启动/软停止功能

5、环境温度：--10。Ｃ～＋60。Ｃ 12、低速启动力矩大

6、环境湿度：相对湿度≦80RH。（无结露） 13、可实现远程启停

7、适用于稀土、永磁和他励马达

二、电位器调速说明：

1、电流限制调整：CUR

可以限制驱动板大输出电流，根据所选马达的额定电流调整该电位器，使驱动板的大输出电流为马达额定电流的120％～200％

2、转矩补偿调整：IR COMP

IR COMP 电位器用于调整马达工作在不同的负载时，使其转速保持恒定。

3、输出电压调整：MAX

调整该电位器可以确定驱动器的高输出电压，调整范围：12V--48V之间

三、 接线端子说明：

1、Vin + －：直流电源输入端（注：正、负极接线一定要正确，否则会烧毁调速器）。

2、Vout + －：电枢输出端,接马达电枢端。

3、控制信号输入端及起停控制：使用4.7K电位器调速，使用开关可以控制电源的起停。

四、LED指示灯说明：

1、RUN：工作指示灯（绿）

当电源正常输出电压时，该指示灯亮

2、FAU：短路保护指示（红）

当驱动器的“+OUT-”“输出端出现外部短路时，则驱动器会迅速停止输出，同时点亮”短路保护指示灯

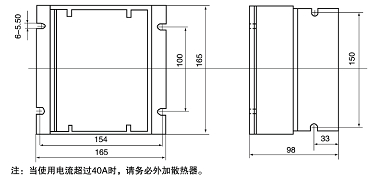

五、安装尺寸：单位（mm）

注：当使用电流超过40A时，请务必外加散热器
